汽車線束標簽貼標要求GB/T1.12000-12002

更新：2022 年 6月 27日

發布者:天粵印刷Lily

概述

線束因為其極多的變更性，不確定性與不穩定性，質量很難統一與保證。很多線束工廠在千辛萬苦保證質量之后，卻忽略了成品的包裝，往往造成了很多不必要的損失。

有的線束成品因為包裝不當在運輸過程中發生了擠壓碰撞，造成了線路的破損，也許在一開始發現不了問題，但在以后車輛的行駛過程中因為線路破損造成了火燒車。又或線束在發生變更或者問題時候，沒有做好相應的追溯與管控。我們根本無法對車輛進行有范圍的管控與評估，無法將問題控制在小的范圍。嚴重一點說，因為某個問題發生了召回，有效的管控與追溯可以讓我們快速，明確，有效的彌補損失。萬一追溯與管控失效，哪有可能是全面的找回。這不是危言聳聽。本章我們將一起了解電線束汽車線束標簽的要求、試驗方法、檢驗規則、標志、包裝、儲存和保管。

汽車線束標準

GB/T1.12000-GB/T1.12002標準規定了汽車用低壓電線束(以下簡稱電線束)的要求、試驗方法、檢驗規則、標志、包裝、儲存和保管。適用于標稱電壓低于50V的各種汽車用電線束(含單根線)。

汽車線束的定義分類

汽車用線束把電流導向汽車各部位的電裝部品，將駕駛員的意圖傳達到車子及外部的方面起到重大作用。

用人體來表示的話，引擎好比心臟，線束相當于汽車內部的神經系統，它是連接所有電器元件的一個總稱。

線束是非開模件，柔性件，可塑性高。實際裝車狀態會與3D數模差距很大。

PSA線束主要分為五大類：

主線束：主要分布于發動機艙和底盤，艙內少部分。

座艙線束：主要分布在艙內。

儀表線束：分布在儀表板內。

發動機線束：分布在發動機上。

小線束：左前門線束、右前門線束、后門線束、頂棚線束、后背門線束、天線線束、前保險杠線束、后保險杠線束、正極電纜、負極電纜。

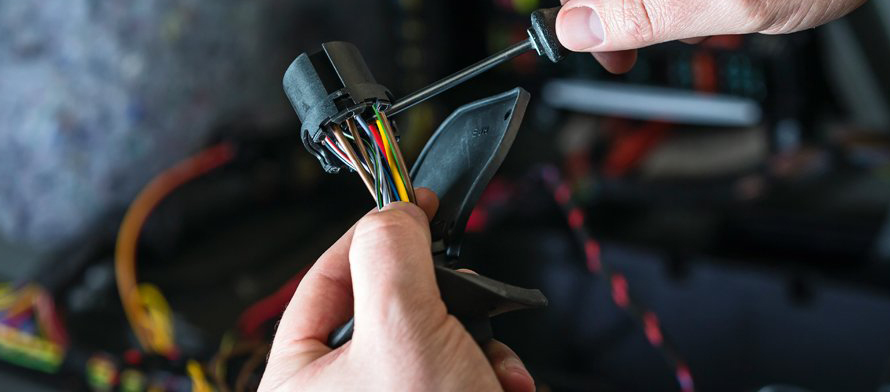

汽車線束的組成：

連接器、端子、電線、定位卡、覆蓋物（膠帶和管子）、密封件（密封塞和堵頭）、電測標簽。

電線、支路

1、電線經過切線機切割壓端子，便成為支路。（單根支路，壓接支路，鉸接支路）

2、電線分為不同的規格，有0.35，0.5，0.8，1.0，1.25，2.0，4.0，6.0，10.0，15.0，25.0等，俗稱線徑，不同線徑的電線具有不同的銅絲股數和絕緣皮外徑。線徑的大小決定電線的粗細。

3、電線的顏色：分為黑、棕、紅、橙、黃、綠、藍、紫、灰、白、粉等。每個顏色還對應相應的英文字母縮寫。

4、電線的線型可分為：B類、C類、H類、G類等。根據耐溫強度不一樣，可分為T2，T3，T4。

5、電線有一種特殊的，叫屏蔽線，主要作用是防干擾。

工作溫度以及貯存溫度

汽車線束標簽內容

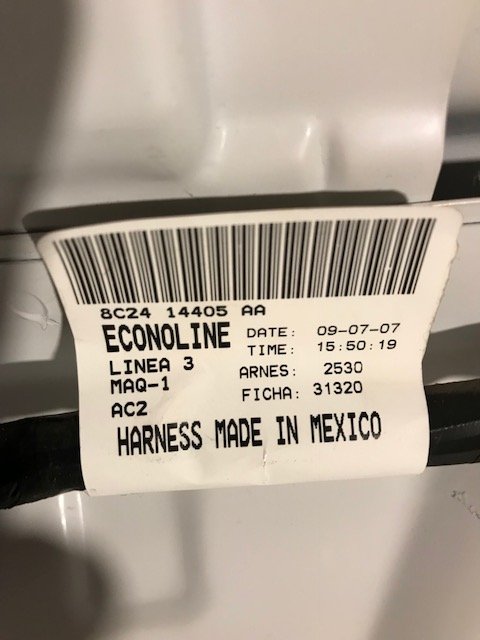

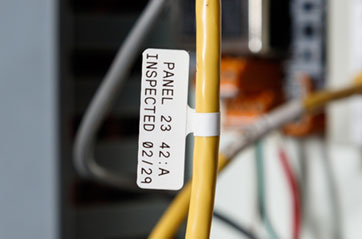

一，標識每一根線束應在明顯的部位有固定的標簽或者固定產品銘牌，產品標簽產品銘牌必須不易脫落、防水。其內容包括以下內容:

a)產品名稱。

b)產品型號或適用機/車型。

c)造廠或商標。

d)造日期或生產批號。

e)使用單位要求的條形碼。

產品包裝必須考慮事項：

a)防潮、防振、防塵要求。

b)適應運輸及裝卸的有關要求。

c)包裝前產品的黑色金屬零件無防護的配合部位，必須有臨時性的防銹保護措施。

d)重要的及易損的接插件需要使用珍珠棉、氣泡袋等防護材料進行保護。

線束的外包裝箱需要有標識，其內容包括以下:

a) 與發貨有關的產品標志內容:產品名及商標、產品型號、規格、適用車型或機型。

b)生產企業名稱、詳細地址、郵政編碼及電話號碼。

c)生產日期或生產批號。

d)執行的產品標準（國家標準、行業標準、地方標準或者經備案的企業標準）編號。

e）包裝儲運圖示標志（如防水、請勿倒置等，符合GB191的有關規定）。

f)運輸作業的文字:包裝箱的體積（長×寬×高）尺寸，每箱內裝產品數量，每箱產品重量。

g)質量等級標志。

h)其它標志，如:安全認證合格

標志，電磁兼容認證合格標志，質量認證合格標志等。以上各項中除合格的線束產品，必須貼付合格標簽，不合格產品貼付不良品標簽并嚴格區分、隔離，特采及緊急放行產品貼付特采及緊急放行標簽并進行跟蹤記錄，以便追溯。
