汽車線束標識標簽如何選？

更新：2023 年 6月 30日

發布者:天粵印刷Lily

在汽車線束上面標識是一項必不可少的工作。安裝的每根線束都應該貼上標簽。因?yàn)闃?biāo)簽不僅可以為您節省大量故障排除時間，還可以節省移動、添加和更改系統的成本。

車輛線束有不同類型，包括：

發動機線束是控制車輛電氣系統的狹窄電線、電纜、端子和連接器。線束公司針對每個位置、應用進行定制，并設計其互連。

安全氣囊線束– 控制車內安全氣囊的打開。

主線束——控制儀表、控制面板、制導系統、多媒體和電子設備。與前后線束一起構成底盤線束的一部分。

發動機線束——管理發動機周圍的關鍵功能，包括發動機控制器、油控制器門、變速箱插頭外殼、空氣管傳感器、壓力傳感器和水溫傳感器。

車身線束（或車身線束或地板線束）——保持空調系統、背部聲納、導航、調光器開關和揚聲器正常運行。

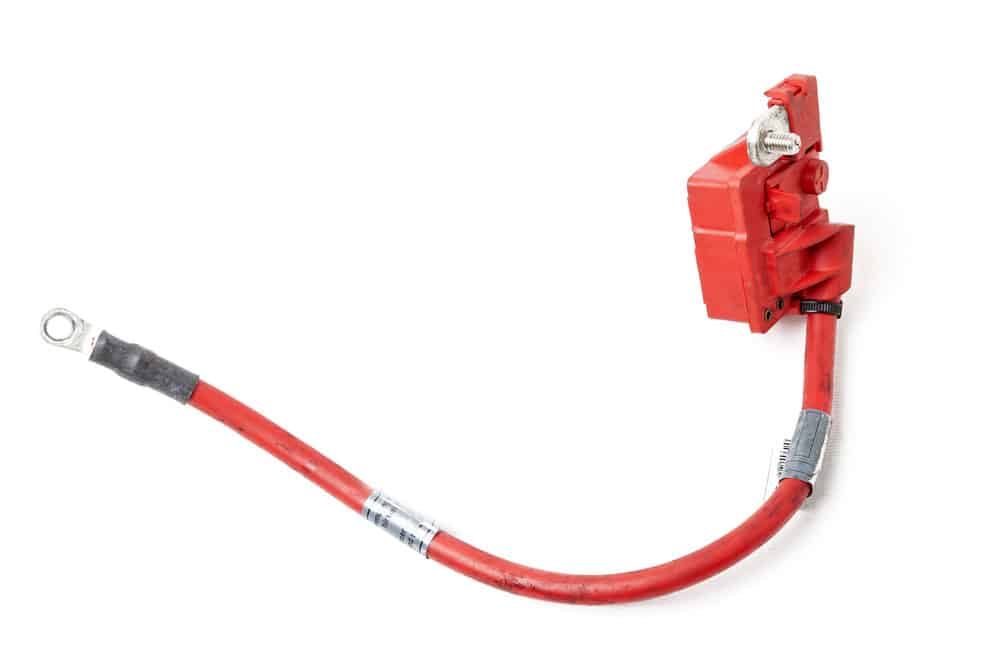

電池線束– 為其他單元提供主電源。充當發動機和其他車輛部件之間的連接橋梁。

車門線束– 存在于車門中。控制門窗鎖、門窗電源、揚聲器。

車頂線束– 位于車頂并控制車頂功能，包括天窗。

前線束– 與主線束和后線束一起構成底盤線束的一部分?？刂瓶照{(diào)風扇、散熱器風扇、功率傳感器、溫度傳感器、踏板傳感器、限速傳感器、氧氣傳感器等。

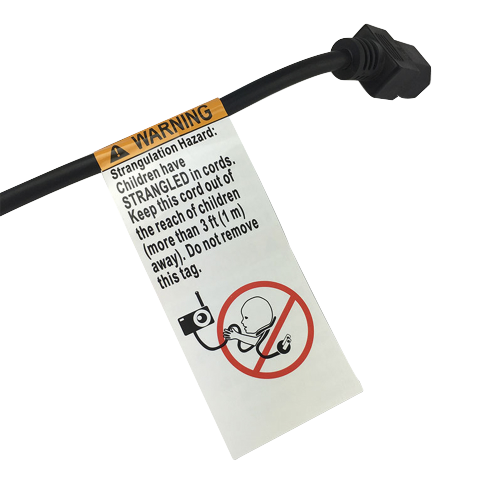

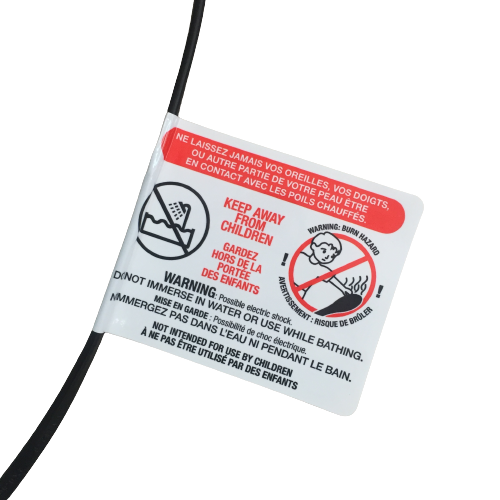

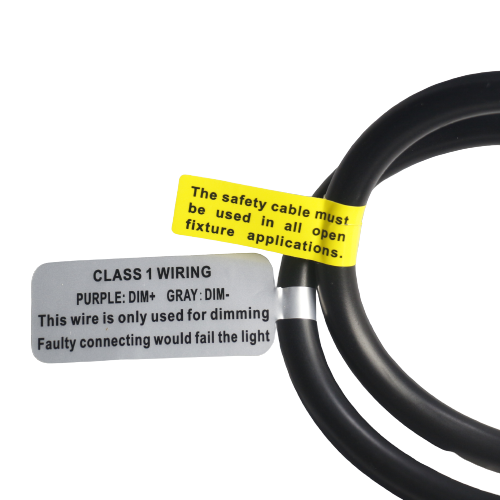

線束標簽特點

汽車線束標簽用于標識和標記電線束或電纜束。它通常具有以下特點：

耐用性：線束標簽紙通常采用耐用的材料制成，能夠承受電線束在使用過程中的各種環境條件，如高溫、低溫、化學物質等以及防火阻燃，防腐蝕等性能。

粘附性：材質通常具有很強的粘性，可以牢固地粘附在電線束或電纜束上，以確保標簽不會脫落或損壞。

可識別性：線束標簽在通過高溫環境后可識別性能，以實現清晰可讀的標識文字、圖形或條碼。

耐磨性：由于電線束在使用中可能經受摩擦和刮擦，線束標簽紙通常具有較高的耐磨性，以確保標簽不易磨損或破損。

用于標識和管理電線束，以提高工作效率、降低維護成本，并確保電線束的可追溯性和安全性。

設計線束標簽參考規范

1. 標簽尺寸：選擇適當?shù)臉?biāo)簽尺寸，以適應電線束的大小和形狀。標簽應足夠大，以容納清晰可讀的文字、圖形或條碼。

2. 字體選擇：選擇清晰易讀的字體，確保標簽上的文字能夠容易辨認。避免使用過于花哨或難以辨認的字體。

3. 字體大?。哼x擇足夠大的字體大小，以確保標簽上的文字在不同距離和角度下都清晰可見。根據標簽尺寸和可讀性需求，選擇適當?shù)淖煮w大小。

4. 顏色對比：選擇高對比度的顏色組合，以確保文字和背景能夠清晰區分。避免使用相似顏色或低對比度的組合，以免影響可讀性。

5. 標識圖形：如果需要，在標簽上添加圖形、圖標或符號來增強標識效果。確保圖形清晰簡潔，與標簽的主題相關。

6. 條碼使用：如果需要，可以在標簽上添加條碼，以便于自動識別和跟蹤。確保條碼清晰可讀，并符合相應的條碼標準。

7. 標簽固定：選擇適當?shù)恼澈蟿┗蚪壴绞?，將?biāo)簽牢固地固定在電線束上，以防止標簽脫落或移位。

8.標簽內容：標簽上的文字應簡潔明了，包括必要的標識信息，如電線編號、功能描述、日期等。避免在標簽上過多地添加無關信息。

滿足阻燃的性能UL 94v0

UL 94是塑料材料的可燃性標準：水平燃燒或垂直燃燒測試(HB V-2, V1, V-0)UL94- 5v是已經在UL94 V-0中分類的材料的測試標準，包括垂直和水平燃燒測試(UL94- 5va或UL94- 5vb)垂直燃燒測試，127毫米火焰應用5次5秒，并在5秒之間移除燃燒和發光的時間被測量不允許有火焰滴點燃下面的棉花在水平方向上，用相同的火焰對特定尺寸的牌匾進行相同厚度的測試每組測試3個樣本，測試分為兩種結果:5VB(表面燒傷)燃燒在60秒內停止。允許燒穿(孔)5VA(表面燒傷)在試樣上可能不會燒穿(一個孔)，UL94v0這是最高(最阻燃)的UL等級

我們提供線束標簽解決方案

由于線束產品使用的復雜性，我們希望可以通過與您溝通，結合應用產品特性提供適當?shù)姆桨?。使之在極端溫度下能夠粘貼，以及在受熱后甚至不會褪色或變色。它們的電絕緣或?qū)щ娔芰σ约皹O端的耐溫對于用于電機、電池和各種電子元件至關重要。

天粵26年來致力于為各行業提供各種UL/CUL/CSA認證標簽應用方案，為了您的產品快速進入北美歐洲國際市場而不斷努力。今已為5000多家企業提供超過10000多種標簽應用方案，助力中國制造企業產品進入北美乃至全球市場提供信心保障。
